A forgatómû (öblítõ fej) gyakorlati tapasztalatok alapján, vízöblítéses- PVC csöves fúrási technológiához lett kifejlesztve. A furadék kiöblítése az öblítõ közeg keringetésébõl áll a fúrószerszámban, valamint a fúrószerszám és a lyukfal közötti gyûrûs térben. Célja elsõsorban a furadék folyamatos felszínre szállítása.
A fúrógép forgatónyomatéka a kihajtó tengelyre menettel csatlakozó fogas tengelyen keresztül jut a fogaskerékre, ami a csõtengelyt forgatja. A fúrószárat a csõtengelyben kialakított kúp fogja meg.
A meghajtómotor jobbos forgásirányát az áttétel megfordítja tehát a kihajtás forgásiránya balos.
Ezt figyelembe kell venni a fúrópengék él kialakításánál.
Ezzel ellentétes irányba nem szabad forgatni!
Fogaskerék áttétele lassító. Aránya 5:1
A csõtengely kúpos kialakítása Ø40-es szabványos PVC lefolyócsõ megfogását teszi lehetõvé.
Más méretû csõ (Ø 32 Ø 50 Ø 63) megfogásához csõ adaptert lehet a csõtengelyre illeszteni.
Javasolt meghajtó fúrógép típusa: Fúrógép DWT SBM 1050T

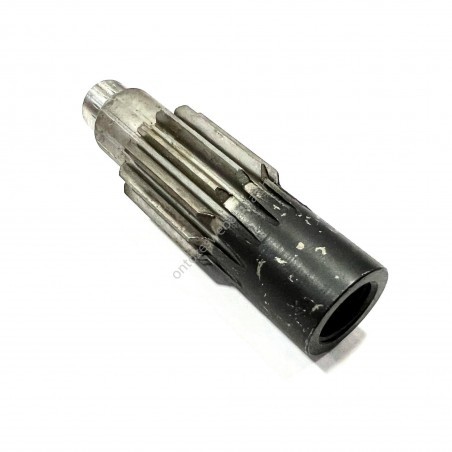

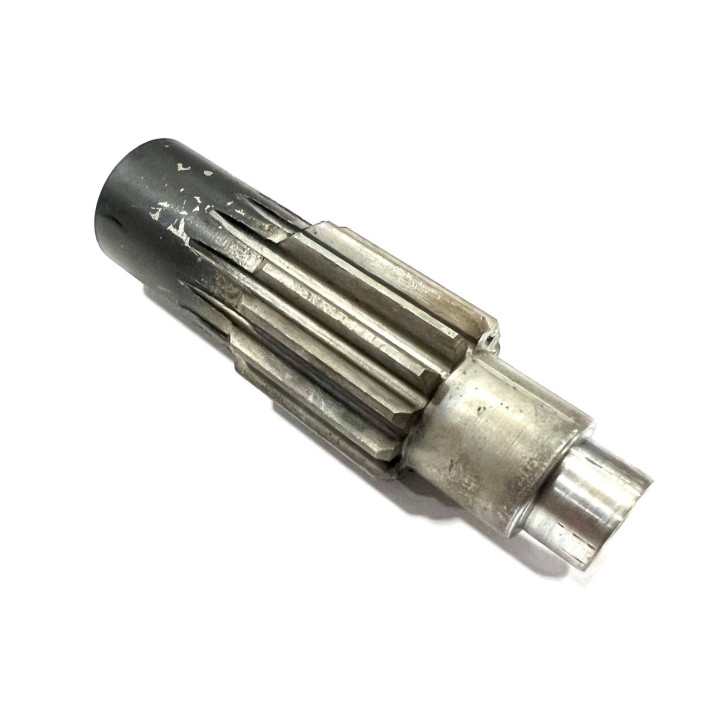

A zöld jelölésű fogastengellyel felszerelt forgatómű egy hosszab tengelyel van ellátva így ezt lehet más fúrógépekhez is használni a fogastengely esztergálásának segítségével.
A piros jelzésel ellátott forgatóművet csak a Sparky BUR 2 350E típusú fúrógéppel lehet működtetni.
Külső burkolat: alumínium öntvény
Belső összetevők: edzett vagy krómozott acél esztergálva
Áttét: 5:1
PVC cső befogadás: Ø40 mm
Adapter: Ø32, Ø50 vagy Ø63 mm PVC cső befogadásához
